É uma metodologia de inspeção que desde o seu nascimento nos anos 80, vem crescendo, se desenvolvendo e se aperfeiçoou tanto como equipamento quanto na facilidade de utilização.
Recebe o nome de ACFM pelas siglas em inglês, Alternating Current Field Measurement. Se trata de uma técnica eletromagnética completamente quantitativa que permite detectar e caracterizar trincas superficiais e subsuperficiais de maneira rápida e confiável.
Pode aplicar-se em qualquer tipo de material que seja condutor de eletricidade, não necessitando ser ferromagnético. Aços carbono, aços inoxidáveis, fundidos, alumínio, cobre, bronze ou outros metais ou ligas, todos são perfeitamente inspecionáveis.
Pelas suas características e resultados técnicos é perfeito para substituir técnicas manuais e rudimentares como líquidos penetrantes ou partículas magnéticas já que tem em comparação com estes métodos enormes vantagens:
- Não é uma técnica de contato pois não requer preparação superficial, limpeza prévia e nem remoção de pinturas ou revestimentos;
- Não requer nenhum tipo de insumo já que não utiliza acoplantes, nem líquidos, nem aerossóis de nenhum tipo;
- Pode aplicar-se em condições de visibilidade reduzida já que esta não é necessária para a inspeção;
- Detecta e caracteriza indicações, pois não necessita de técnicas complementares como UT angular, PA ou Radiografia, para o dimensionamento;
LIZARD M8
É um equipamento com apresentações únicas no mercado, que o posiciona como referência tecnológica na metodologia a nível internacional.
O instrumento injeta sinal e processa as respostas obtidas da peça sob estudo discriminando impedância e fase. Isto permite determinar de forma clara as dimensões das trincas, tanto em comprimento como em profundidade, inclusive representar com um poderoso software, perfis 3D ou imagens FGI, como cópia exata da geometria das indicações.
As sondas utilizadas no equipamento são multicanal. Possuem sensores em todas as suas faces o que assegura o acoplamento correto, independentemente da posição colocada. Adicionalmente o software registra continuamente o acoplamento para assegurar completamente a confiabilidade das leituras.

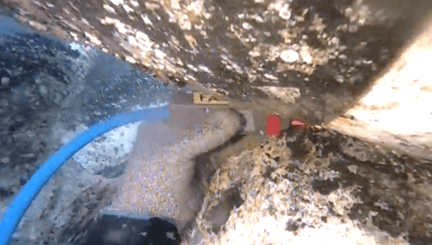

Existe uma imensa família de sondas para distintas aplicações e podem ser projetadas outras sondas se for necessário para uma aplicação particular. Todas as sondas possuem uma versão submergível, tornando-as aptas para inspeções embaixo d’água inclusive em ambientes marítimos.
Uma sonda, todas as aplicações em campo! Diferentes materiais requerem distintas frequências de inspeção. As sondas Lizard são ajustáveis em frequência pelo software com faixas de operação que variam entre 10KHz e 500 KHz. Além de ser extremamente prático, reduz o custo geral do equipamento já que normalmente não é necessário adquirir mais de uma sonda.
O equipamento pode ser utilizado de forma direta (um operador) ou de maneira remota (dois operadores) se o objetivo da inspeção é uma zona de difícil acesso.
As sondas Lizard também podem ser utilizadas com extensões de até 200 metros e em aplicações a altas temperaturas, até 500°C.
O instrumento utiliza um software que permite fazer a inspeção no local e gerar registros primários, como também, realizar uma análise minuciosa e revisão no escritório.
O programa analisa os sinais de forma continua, que permite conhecer e registrar o estado da peça sob estudo independentemente se apresenta ou não indicações.
Além disso, se trata de um software completamente livre de custos com licenças anuais e com a possibilidade de ser utilizado em um número ilimitado de computadores portáteis ou desktop.
